滨海直属(欣嘉园)中学(天津市实验中学滨海学校)

信息来源: 浏览次数:










工程名称:

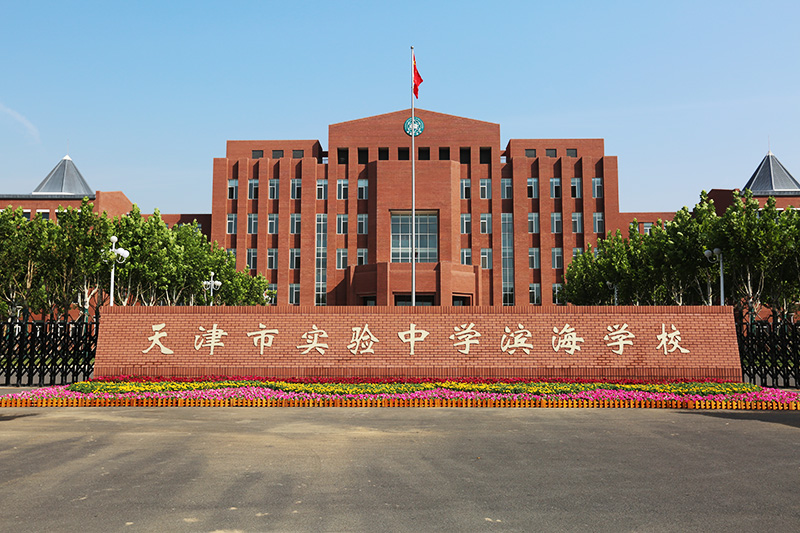

滨海直属(欣嘉园)中学(天津市实验中学滨海学校)



工程概况:
滨海直属(欣嘉园)中学(天津市实验中学滨海学校)项目总建筑面积62651㎡,框架剪力墙/框架结构。地下一层、地上五层,建筑檐高分别为9.05至22.45mm。机电安装包括给水排水及采暖、通风与空调、建筑电气、智能建筑、消防工程。工程于2013年10月10日开工,2015年7月21日竣工。



工程技术特点、难点:

1.本工程建筑单体多,占地面积大,各种功能房间类型多,各栋号的机电安装实现做法统一、标准统一,规范施工。

2.机电系统的主要设备机房均集中在食堂地下室,1352平方米布置了锅炉房、地源热泵机房、消防水泵房等10个设备房间,布局紧凑;所有机电管线均从2.2米宽的走廊通过,综合排布难度大。

3.体育馆为大跨度高空间钢管网格结构,净空标高为14m,风管及灯具、风口、广播等末端设备高空作业施工难度大。

4.宿舍卫生间结构空间小,各专业暗配管线多、交叉复杂,管线排布困难,如何保证管线不重叠是宿舍卫生间施工的控制重点。

5.安装工程应用BIM技术建立了三维模型,进行了深化设计,优化了方案,使设备布局更加合理,有效地利用了空间。

6.设备用房精心策划,安装高度统一,管道支架尺寸统一,管道保温平整顺直,管路标识清晰明确。

7.管井、强弱电井精心施工,管道穿墙处理细腻,标识清晰,保温到位,桥架过楼板封堵严密。

8.室内消火栓箱门开启灵活,零部件安装齐全,栓口高度统一。

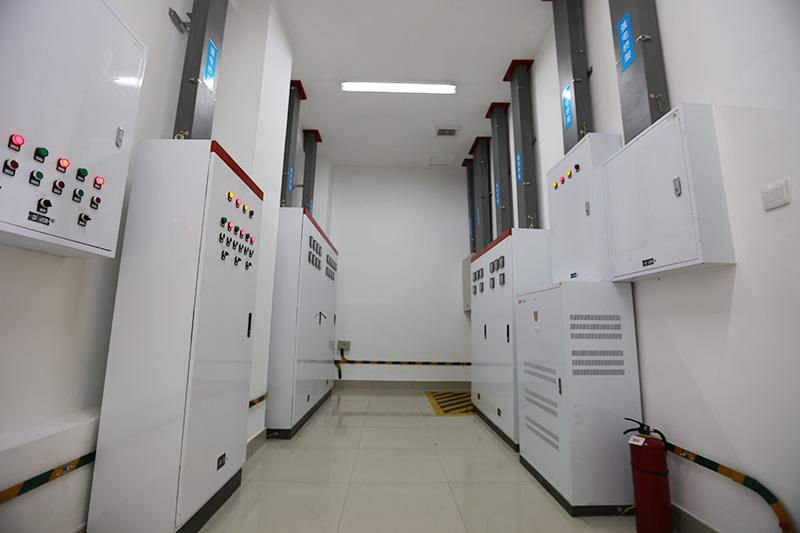

9.变配电高低压柜排列整齐,安装稳固,运行可靠。主接地点连接可靠,入盒扁铁表面光滑,标识清晰。

10.配电箱柜内布局合理、整洁,配线横平竖直、相序正确、连接可靠;电缆标牌、回路标识清晰。

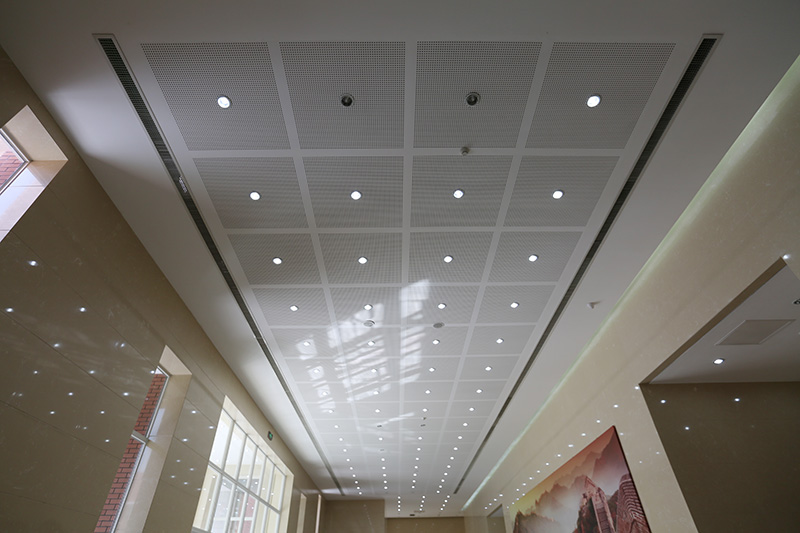

11.各式探头、风口、灯具简约大气、成行成线,安装精美,实验室水嘴布置合理,美观大方。
