大港文化中心

信息来源: 浏览次数:








工程名称:
大港区文化艺术中心



工程概况:
工程建筑面积27853㎡,建筑高度26.5m。工程内有大剧场、小剧场、报告厅、排练厅和展览厅。地下一层设有消防泵房、汽车库、制冷机房及变电室等。机电安装分三个部分:给排水及采暖、通风与空调、建筑电气。工程2008年5月26日开工,2009年9月20日竣工。



工程技术特点难点

1.综合布局:各种机房、设备间、强弱电间、管道井的布局,经过二次深化设计后,重新排列,作为实际操作的依据。

2.吊顶和机房内的线路较多,交叉复杂,空间小,利用三维效果图进行布局,指导施工,为线路检修创造条件。

3.室外路面坚硬,地源热泵在室外钻井前使用了大型机械清除大石块,钻井时采用了空心杆螺旋钻机钻孔,并适当的调整钻孔的位置。

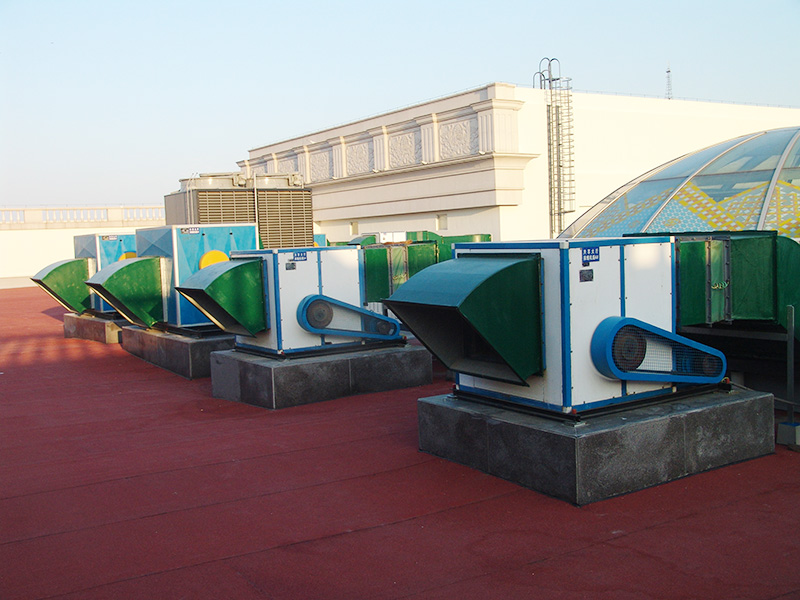

4.大剧场、小剧场舞台均为大空间,其中风管安装在2.9m至5.7m的标高上,安装时注重了支吊架的生根吊点的牢固和水平度、风管法兰接口的严密性。

5.管道井内干净清洁,管道间距一致,卡架高度一致,距墙一致,安装平正牢固,涂层均匀,穿楼板套管环型口均匀,封堵严密。

6.设备基础几何尺寸符合设计要求,设备稳装成排成线,标高一致,管线布局层次分明,卡架布置合理,标识清晰。

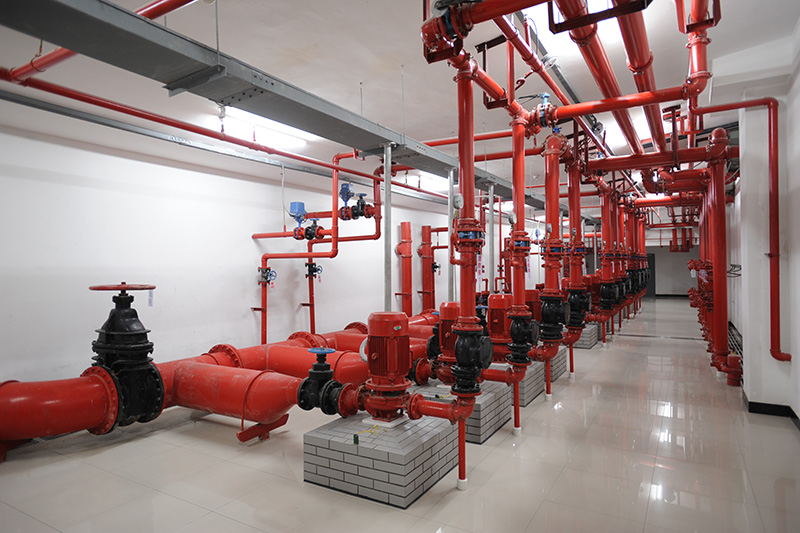

7.机房管道立管与水平管连接采用45°连接方式,减少运行阻力。

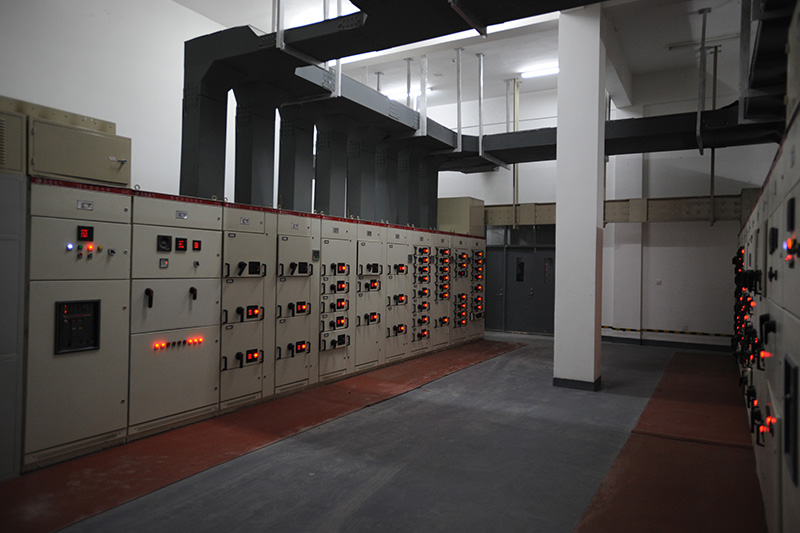

8.变电室高低压设备布局合理,进柜桥架整齐一致,柜内缆线排列整齐,各回路有明显标识。地母线牢固、可靠、有效。等电位、防鼠板齐全,经运行满足使用功能要求,各种数据符合设计要求。

9.灯具布局合理,成排成行,牢固可靠,低于2.4m有接地保护。大型灯具有可靠吊点,安装前对吊点进行承载试验,确保使用安全。

10.防雷系统:屋顶防雷网平整顺直,支架排列整齐,高度、间距一致,屋顶设备及金属管道、钢结构有可靠防雷接地。
